在樓宇自動化的整個實現過程中，綜合布線的部署是十分重要的一個環節，線路是個大子系統、各種自動化控制設備之間的紐帶，在進行線路部署時馬虎不得。今天三水智能化工程有限公司就樓宇自動化綜合布線的部署流程為大家詳細說明一下。

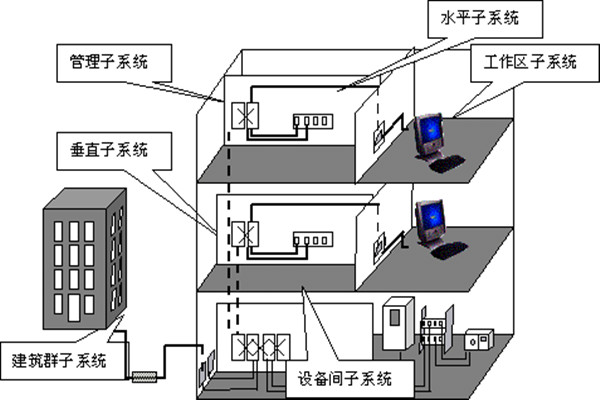

1.工作區子系統的部署

通過連接插座軟線和終端設施可以構成以適配器、裝配軟線、擴展軟線為主體的工作區子系統。部署該系統時要保證基本用途的正常使用，同時部署出適合的信息類型與信息數據，另外適配器的型號選擇要與設備型號相匹配。由于許多大的工作區用途不能最終確定，所以也可通過集合點配線的方式，在功能完全確定后通過集合點引出導線至終端應用處。最后要研究分析設備的電力供應情況，同時控制好電源插座和信息插座之間的距離，并且兩種插座的安置無論是外觀上，還是高度上都盡量保持一致性。

2.配線子系統的部署

籠統的講就是指部署樓層配線架，在機柜內配置配線設備，同時預先留出安裝交換數據設備的空間。對于管理水平較高的系統，電子配線架的設置是不可或缺的，為弱電的部署提供適合的空間環境，同時保障弱電的配線子系統的常規運轉。

3.水平子系統的部署

十線子系統被水平子系統延展深入到用戶的工作區域內，雖然水平布線子系統分布在同一樓層，但是信息插座的一端連接著水平子系統，另一端與中間布線點、機房的設備配線架相連。除此之外還要按照相關的行業規范和標準沿著水平方向?qū)嵤┚C合配線工作，與此同時根據實際的應用環境和工作場景，線纜的消防安全等級要一并選擇并最終確定下來，切實保障施工人員的工作空間處于安全可靠的狀態。

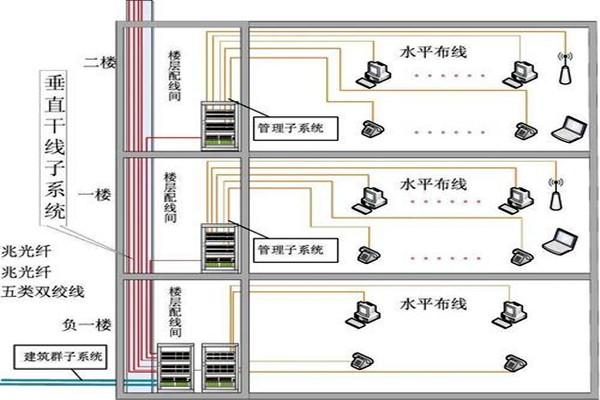

4.垂直干線子系統的部署

為線路提供干線路裝置是垂直干線子系統的重點功能，進而構成和建立一個完善齊備的語言裝置，以垂直分配的銅質纜線和光纖纜線作為組成的重點成分。同時將其兩端分別與設施的主干線架和每個樓層的配線間的分配線架相連接。另外所屬于垂直干線的信息光纖網絡要以水平信息點為依據來確定，與此同時要預留一定的空間并做好安全消防的預防工作。

如上所述，樓宇自動化綜合布線的部署流程可以分為工作區子系統的部署、配線子系統的部署、水平子系統的部署以及垂直干線子系統的部署，四部分共同實現了整個綜合布線效果，為樓宇自動化的實現做出了很大奉獻。
