新型樓宇自控平臺由大量CPN構成，每一個CPN對應一個樓宇空間單元。空間單元必須連續(xù)、不重合、不遺漏、不跨越實墻、不跨越防火分區(qū)，而AutoCAD樓宇平面圖可以通過B-rep信息精確描述每個空間單元。通過提取AutoCAD樓宇平面圖中B-rep信息，可將空間單元轉化為樓宇自控的一種屬性鄰接圖。每一個圖的頂點對應樓宇平面圖中的一個空間單元，頂點與頂點之間的關系對應樓宇平面圖中空間單元之間的關系，若空間單元有公共邊則表明相應的頂點相鄰。構建樓宇自控屬性鄰接圖的步驟如下：

步驟1：遍歷AutoCAD樓宇平面圖中每一個空間單元，對應創(chuàng)建一個屬性鄰接圖的頂點。

步驟2：對每兩個空間單元識別兩者之間的關系，作為對應的屬性鄰接圖頂點之間的關系。

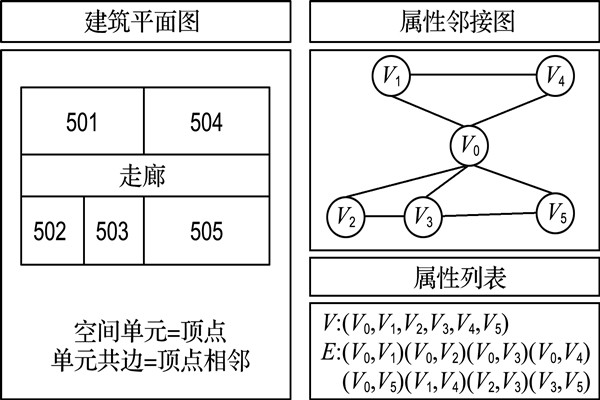

下圖所示為局部AutoCAD樓宇平面圖對應的樓宇自控屬性鄰接圖。
